Posted: Wed 3 Jun 2009 - 03:29 Post subject: MHB-46

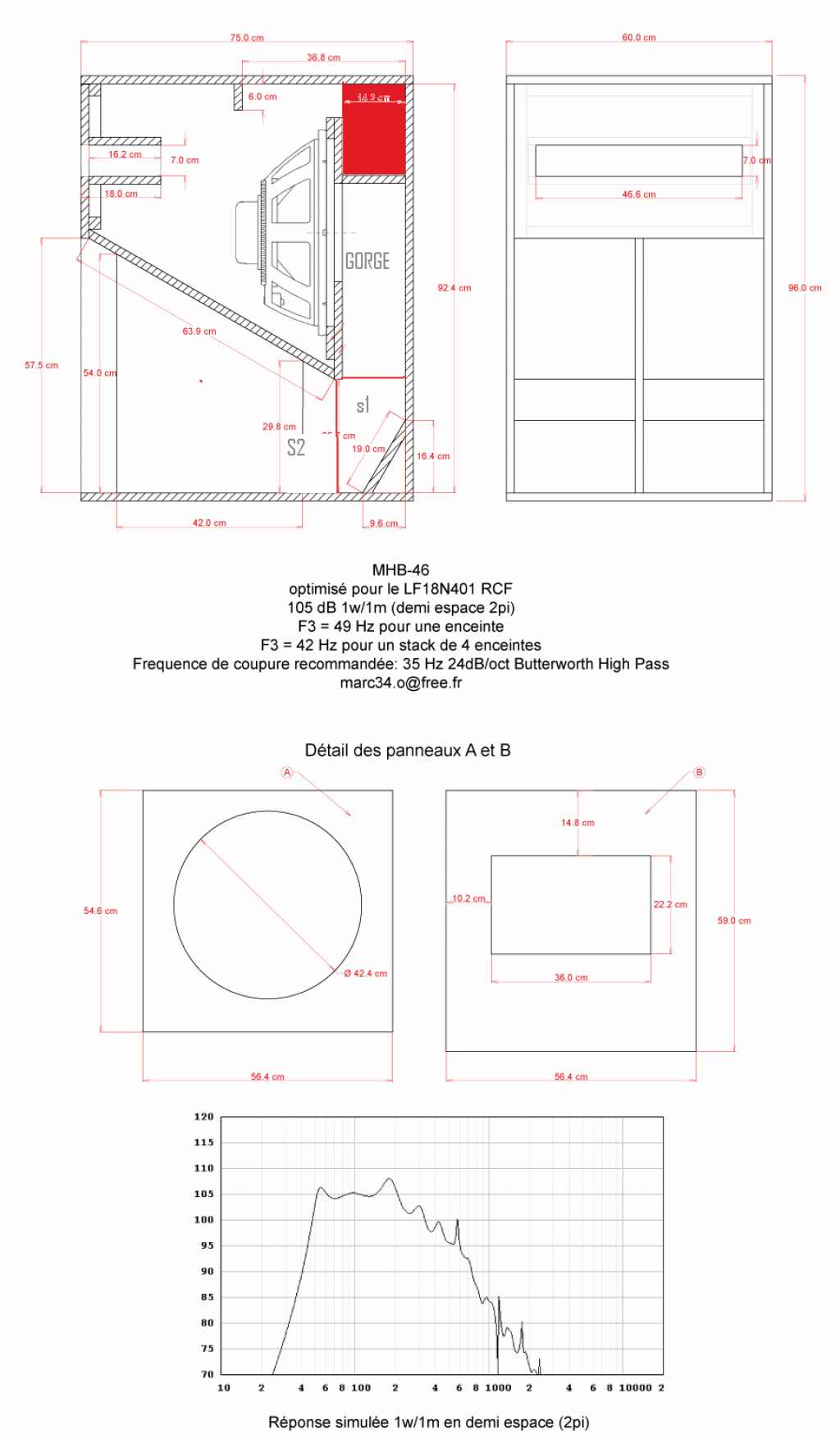

Bonjour, à tous, je viens de découvrir ce forum qui a l'air sympathique. Je travaille dans le milieu de l'audio Pro, essentiellement travail en studio et pour des maisons de disques, mais aussi quelque fois sur des Live. Je voulais partager les plans d'une enceinte que j'ai développé. Ce n'est pas à proprement parlé un sub (on en descend pas assez bas pour cela) mais une enceinte de basse qui dans un usage de musique enregistrée peut parfaitement être utilisée sans sub. Partant d'un constat que de nombreuses sonos en sont pas adaptées a la reproduction de la musique electronique enregistrée (pas d'impact sur du bass reflex, mauvaise portée) alors qu'ayant possédé une sono en 4818 JBL (par dessus des 4812, 2360/2445, 2402) qui donnait entiére satisfaction en terme de d'impact et de portée, je me suis mis en quête de conception d'un caisson plus moderne que le 4818, plus facile a construire, plus petit, sans pour autant sacrifier l'efficacité. Je préconise de couper entre 120 et 150Hz afin de préserver l'impact, éventuellement de rajouter un boost vers les 70Hz afin de renforcer l'effet d'impact (a une époque on appelait ca "effet Disco") L'enceinte descend à 49 Hz ce qui a mon sens est suffisant pour de la musique électronique enregistrée souvent très compressée. D’une part le maximum d’énergie d’un mixage est souvent centré entre 50 et 55Hz et d’autre part, descendre plus bas avec ce genre de musique est presque un non sens dans la mesure ou la compression des mixages augmente les subs basses de manière exagérée. La reproduction de ces fréquences (suivant les lieux et le mixage) peut engendrer des effets désagréables à l'oreille comme l'impression que le Kick arrive en retard par rapport à la musique (en fait c'est la fin du Kick qui descendant bas et surcompressé peut faire penser à un décalage temporel). Ceux qui ont un peu d'expérience comprendront sûrement ce que je veux dire. Voila, si vous avez des questions, n’hésitez pas. Et voici le bébé avec la courbe simulée:

potter

Joined: 18 Jan 2009
Posts: 141
Masculin

Point(s): 200

Moyenne de points: 1.42

Posted: Wed 3 Jun 2009 - 10:31 Post subject: MHB-46

salut marco content de te voir ici!! tu ne la pas essayer se caisson toi méme toujours pas? moi je trouve sympa au vu des courbes allez je vais essayer de faire un listing des panneaux et calculer ca pour faire une boite en mdf et mesuré car j etais sur un projet de méme avec le n401 mais je n arrive pas a replier le pavillon et la pression a la gorge que j inflige est assez importante simule en noir mon pavillon et gris mbh _________________ http://www.teranga83.com/ ya que de l eau de l eau de pluie de l eau de la haut et le ricard coule sur ma peau ,papapin

dumbo027

Joined: 18 Dec 2008
Posts: 69
Masculin

Point(s): 93

Moyenne de points: 1.35

Posted: Wed 3 Jun 2009 - 10:45 Post subject: MHB-46

oula pas mal ce caisson!!! un pote veux faire du horn en ce moment et il sait pas quoi choisir... mais si on fait celui la et que c'est pas tiptop.... jattend les essais avant de le proposer!!

Lout
1er Admin

Joined: 17 Dec 2008
Posts: 516
Masculin

Point(s): 772

Moyenne de points: 1.50

Posted: Wed 3 Jun 2009 - 13:09 Post subject: MHB-46

Sa pourrait être une alternative au HBR118 . Le MHB-46 descent moins bas mais donne 2 à 3dB de plus à 60hz quand utilisé seul . Si je peut me permettre , je metterais des évents cylindrique . Comme sur les Martin WLX . _________________ USA '70 : peace and love USA '00 : fuck the world

marc34

Joined: 03 Jun 2009
Posts: 30
Masculin

Point(s): 59

Moyenne de points: 1.97

Posted: Wed 3 Jun 2009 - 14:56 Post subject: MHB-46

J'avais prévu des évents cylindrique dans un premier temps, mais j'ai eu peur que cela influe sur la rigidité de ce panneau avant, et on sait bien que la rigidité des panneaux est très importante. La je suis sur qu'il en sera pas a remettre en cause. Pour Potter, trés sympa ton projet. Ca tient dans quel volume total? (Dans hornresp, schematic diagram, system volume) Replier un pavillon n'est jamais chose aisé, c'est un vrai casse tete. L'autre solution consiste à dessiner un plan aproximatif de ce que l'on désire, puis de reporter les cotes dans hornresp, puis modifier le caisson jusqu'a ce qu'on obtienne quelque chose de satisfaisant. C'est de l'empirisme certes, donc pas mal de temps à tester des solutions qui fonctionneront plus ou moins, mais au moins on est sur que le pavillon tiendra replié.

potter

Joined: 18 Jan 2009
Posts: 141
Masculin

Point(s): 200

Moyenne de points: 1.42

Posted: Wed 3 Jun 2009 - 19:19 Post subject: MHB-46

DANS 622 LITRE oui je sais c est énorme plus gros que le sbh!!!!! _________________ http://www.teranga83.com/ ya que de l eau de l eau de pluie de l eau de la haut et le ricard coule sur ma peau ,papapin

marc34

Joined: 03 Jun 2009
Posts: 30
Masculin

Point(s): 59

Moyenne de points: 1.97

Posted: Wed 3 Jun 2009 - 22:52 Post subject: MHB-46

Oui je me doutais bien au vu des courbes que ca allait tenir dans un gros volume, ya pas de secret. J'ai bataillé sur mon projet pour maintenir l'efficacité dans un volume correct. De mémoire je dois être a un peu plus de 350 litres. Ya pas de miracle, on doit faire des concessions si on veut arriver a quelque chose d'exploitable et à taille humaine donc. Si pour gagner 1 dB ou 2 on doit doubler le volume de la caisse, mieux vaut faire 2 caisses du volume le plus petit. Ca sera plus facilement exploitable et avec une meilleure efficacité. La mise au point depend de plusieurs paramètres, et quand on améliore un des paramètres, c'est souvent au détriment d'un des autres paramètres. C'est donc un compromis entre volume du caisson, efficacité, fréquence de coupure basse, fréquence de coupe haute, mais aussi régularité de la courbe de réponse.

potter

Joined: 18 Jan 2009
Posts: 141
Masculin

Point(s): 200

Moyenne de points: 1.42

Posted: Thu 4 Jun 2009 - 08:15 Post subject: MHB-46

PETITE question qui me gratouille sur toute les charge hibride un pavillon on est d accord est concu pour portée plus loing qu un basse reflex! la question que je me pose , a partir de quelle distance le couplage de l event et du pavillon a t il lieu? je veux dire par la si on se mets a un métre devant le pavillon on ne doit pas percevoir l accord de l events? pas facile a m exprimée si tu as compris c est toi _________________ http://www.teranga83.com/ ya que de l eau de l eau de pluie de l eau de la haut et le ricard coule sur ma peau ,papapin

potter

Joined: 18 Jan 2009
Posts: 141
Masculin

Point(s): 200

Moyenne de points: 1.42

Posted: Thu 4 Jun 2009 - 14:45 Post subject: MHB-46

ALORS J ai FAIT le calcul en gros il faut 4,1METRE CARRé de bois deuxieme chose donc ci dessous les section pavillon gorge symbolisé ,on est d accord? bon j ai oublier S3 troisieme , le volume donc en haut en rouge, crois tu que celui ci serve a qlq chose etant donné qu il est devant l haut-parleur? et derniere la trappe d accés a l haut-parleur??? ou est elle? moi je vois qu en face avant le panneau ou il y a l évent ,démontable mes galére je pense pour atteindre les visse du bas tout c est question car je vais faire un proto en mdf de 19MM donc il faut que je recalcule PS / LOUT ,ENCOR UNE FOIS CA DéCHIRE L HEBERGEURE D IMAGE AUTOMATIQUE!!!!!! PAS BESOIN D ALLER CHERCH2 PARTOUT SUR LE NET _________________ http://www.teranga83.com/ ya que de l eau de l eau de pluie de l eau de la haut et le ricard coule sur ma peau ,papapin

marc34

Joined: 03 Jun 2009
Posts: 30
Masculin

Point(s): 59

Moyenne de points: 1.97

Posted: Thu 4 Jun 2009 - 18:59 Post subject: MHB-46

A un mètre devant un 4818 JBL qui fonctionne sur le même principe que le MHB-46, je peux te dire que tu l'entends très bien le caisson lol. En même temps ce n'est pas fait pour écouter de si prés. Plus sérieusement, l'évent est accordé un peu en dessous de 50Hz et ne monte pas plus haut que 60Hz, après tout le reste provient du pavillon. Et c'est justement les fréquences supérieures à 60Hz qui provoquent l'effet d'impact recherché. Après de la à dire à quelle distance réelle le couplage entre pavillon et bass reflex est total, je n'en sais rien, mais je peux imaginer que ça démarre très rapidement, puis progressivement le couplage devient total. Mais à un mètre on doit parfaitement percevoir le bass reflex, et ca doit se voir au mesure. Par contre il n'est pas dit que l'onde du pavillon soit complètement étendue à un métre. Généralement, il est préférable de mesurer un caisson de basse à 2 ou 3 mètres suivant ses dimensions (puis rapporter cette mesure à un métre par calcul pour normaliser la mesure). La partie que tu appelles Gorge peut aussi être calculée comme si c’était S1. J'ai d'ailleurs fait les calculs ou l'on considére cette partie comme Throat Chamber ou comme S1, et on obtient sensiblement la même courbe de réponse, confirmé par l'auteur du logiciel (David J McBean) en ce qui concerne la manière de considérer la gorge. La partie en rouge fait intégralement parti du volume de charge du haut-parleur. Regarde bien ca communique avec la charge, c'est pas clos. C'est une petite astuce utilisée pour gagner ce volume. A aucun moment la partie rouge ne communique avec la face avant de la membrane, uniquement avec la face arrière de la membrane. Regarde bien le détail des panneaux A et B. La trappe d'accès est le panneau qui supporte le Bass Reflex comme sur un 4818. Pour atteindre les vis du bas, au pire des cas, tu as possibilité d'utiliser une clef a cliquet avec cardan ou rallonge souple si jamais l'accès est trop compliqué.

potter

Joined: 18 Jan 2009
Posts: 141
Masculin

Point(s): 200

Moyenne de points: 1.42

Posted: Thu 4 Jun 2009 - 20:23 Post subject: MHB-46

oui je sais bien que la partie rouge ne correspond pas avec la face avant se que je voulais dire, c est est que le fait que ce volume soit devant l haut-parleur a til un impact exemple la ALTEC 816 A a de chaque coté du pavillon un volume et devant l haut-parleur en mesurant la caisse tel puis en les bouchent rien ni change a croire que le volume n engendre rien ,enfin bizard , c etait juste une question bon je vais recalculer la boite pour la faire en 19MM _________________ http://www.teranga83.com/ ya que de l eau de l eau de pluie de l eau de la haut et le ricard coule sur ma peau ,papapin

marc34

Joined: 03 Jun 2009
Posts: 30
Masculin

Point(s): 59

Moyenne de points: 1.97

Posted: Thu 4 Jun 2009 - 22:48 Post subject: MHB-46

A partir du moment ou un volume fait parti de la charge arrière du haut-parleur, il compte, c'est sur, et peu importe ou se trouve le volume. Pour l'exemple de la 816, je me souviens plus du volume de charge, mais vu ce que tu me dis, on peut imaginer que le volume de charge est un peu surdimensionné par rapport aux besoins du haut-parleur utilisé, c'est la seule explication logique que je vois mais normalement il y a forcément des variations, même si elles ne sont pas très audibles à l'oreille. Ca doit se voir sur une courbe de réponse et d'impédance.

DJ'Evol

Joined: 23 Dec 2008
Posts: 83
Masculin

Point(s): 132

Moyenne de points: 1.59

Posted: Fri 5 Jun 2009 - 17:18 Post subject: MHB-46

Bonjour a tous, C'est cool Marc de te revoir. Juste pour les T&S du RCF LF10N401, aprés une simple mesure d'impédance, je tombe sur la mm que sur le site qui mesure les haut-parleur aprés rodage (sait plus le lien!!!!), Francis B, et d'autre de la mm trempre aprés quelques vérifs sur d'autre haut-parleur, trouve paréil, il se trouve que le site est pas si faux que ça. Les T&S donné par RCF sont pas si juste. Ils seraient bien plus prés de ceci : Ce qui change quand mm un peut les simulations.

marc34

Joined: 03 Jun 2009
Posts: 30
Masculin

Point(s): 59

Moyenne de points: 1.97

Posted: Fri 5 Jun 2009 - 21:01 Post subject: MHB-46

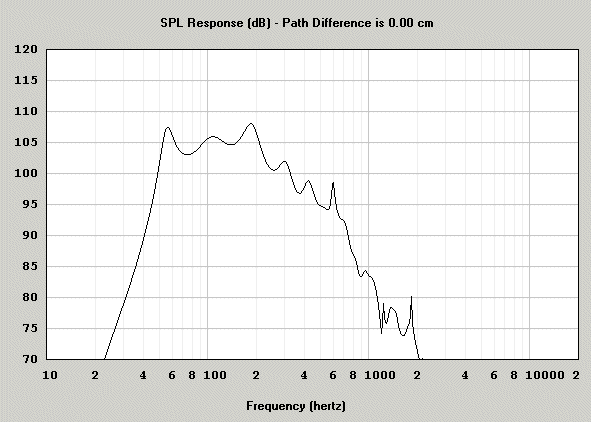

J'ai fait une simu avec les paramètres que tu me donnes, sauf l'inductance "Le" que j'ai laissé a sa valeur d'origine 2.5 , le tien est à 0.00. Ca donne la simu ci dessous. Si ces chiffres sont justes et vérifiés, je peux corriger le caisson pour annuler la petite ondulation qui est apparue, pas bien méchante non plus, mais ca se corrige, c'est sur. Si tu te retrouves le lien du site en question, ca serait sympa.

potter

Joined: 18 Jan 2009
Posts: 141
Masculin

Point(s): 200

Moyenne de points: 1.42

Posted: Fri 5 Jun 2009 - 21:19 Post subject: MHB-46

attend de voire ma mesure je ferais le caisson au debut du moi juillet _________________ http://www.teranga83.com/ ya que de l eau de l eau de pluie de l eau de la haut et le ricard coule sur ma peau ,papapin
